원래 장소:
중국
모델 번호:
SD16 SD16C SD16E SD16F SD16L SD16R
연락주세요
| 모델 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 엔진 | 위하이 WD10G178E25 | 샴카이 SC11CB184G2B1 | ||||
| 배출량 | 중국-II | 중국-II | ||||
| 등급 회전 | 1850rpm | 1850rpm | ||||
| 전체 전력 | 131kW ((175hp) @1850rpm | 131kW ((175hp) @1850rpm | ||||
| 전력 | 121kW ((160hp) @1850rpm | 121kW ((160hp) @1850rpm | ||||
|
실린더 수 부착 × 도동 |
6~126x130mm | 6-121X152mm | ||||
| 이동 | 9.726L | 10.5L | ||||
| 맥스. 토크 | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| 냉각 시스템 | 기계 팬 | 기계 팬 | ||||
| 드라이브 시스템 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 드라이브 시스템 |
SHANTUI에서 제조, 높은 작업 효율 고장 속도가 낮습니다. 변속기, 3개의 기어 앞뒤로. |
|||||
| 이동 속도 | 앞으로 | 0~3.29km/h, 0~5.82km/h, 0~9.63km/h | ||||
| 뒤로 | 0~4.28km/h, 0~7.59km/h, 0~12.53km/h | |||||
| 토크 변환기 | 3단계, 단단계, 1단계 | |||||
| 전송 |
행성 기구 및 변속기 수압 작동, 강제 윤활 |
|||||
| 베블 기어 샤프트 |
스파이럴 뷰블 기어, 단 단계 속도 감소, 스프래시 윤활 |
|||||
| 스티어링 클러치 |
젖은 다중 디스크, 디스크 스프링을 충전 수압 작동, 수동 작동, 스티어링 브레이크와 연결 |
|||||
| 브레이크 |
젖은, 수축 밴드, 하이드로릭 부스터로 작동하는 발 |
|||||
| 마지막 드라이브 | 스퍼 기어, 이중 감소, 스프래치 윤활 | |||||
| 차시 시스템 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 종류 |
스윙형 스프레이 빔 평형 바의 둥근 구조 |
|||||
| 트랙 신발 종류 | 단조류 | 습지 유형 | ||||
| 철도 간선 | 1880mm | 2300mm | ||||
| 트랙 신발의 너비 |
510/560/ 610mm |
610mm | 560mm | 560mm | 1100/950mm | 1100/660mm |
| 경로 마운드 길이 | 2430mm | 2365mm | 2935mm | |||
| 경로 지착 부지 | 24786cm2 | 29646cm2 | 29512cm2 | 29512cm2 | 64570cm2 | |
| 트랙 신발 번호 | 37개/면 | 39개/면 | 42개/면 | |||
|
토착압 (표준 구성) |
58kPa | 59.2kPa | 55kPa | 55kPa | 25kPa | 25kPa |
| 운반 롤러 수 | 2개/면 | |||||
| 트랙 롤러 수 | 6개/면 | 7개/면 | ||||
| 피치 | 203mm | |||||
| 부피 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 연료 용량 | 315L | |||||
| 냉각 액체 용량 | 620.8L | |||||
| 엔진 오일 용량 | 24L | |||||
| 수압 오일 탱크 | 112L | |||||
| 전송 | 52L | |||||
| 드라이브 축 | 70L | |||||
| 작동중량 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
작동 무게 (표준) |
17000kg | 17370kg | 17346kg | 17500kg | 18460kg | 18460kg |
| BLADE | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 블레이드 종류 | 직지 기울기/U | 석탄-U | 직각 기울기 | 직각 기울기/각 | 직각 기울기 | 폐기물 처리 블레이드 |
| 블레이드 용량 | 3.5/4.8m3 | 6m3 | 3.5m3 | 3.5/3.2m3 | 3m3 | 8.3m3 |

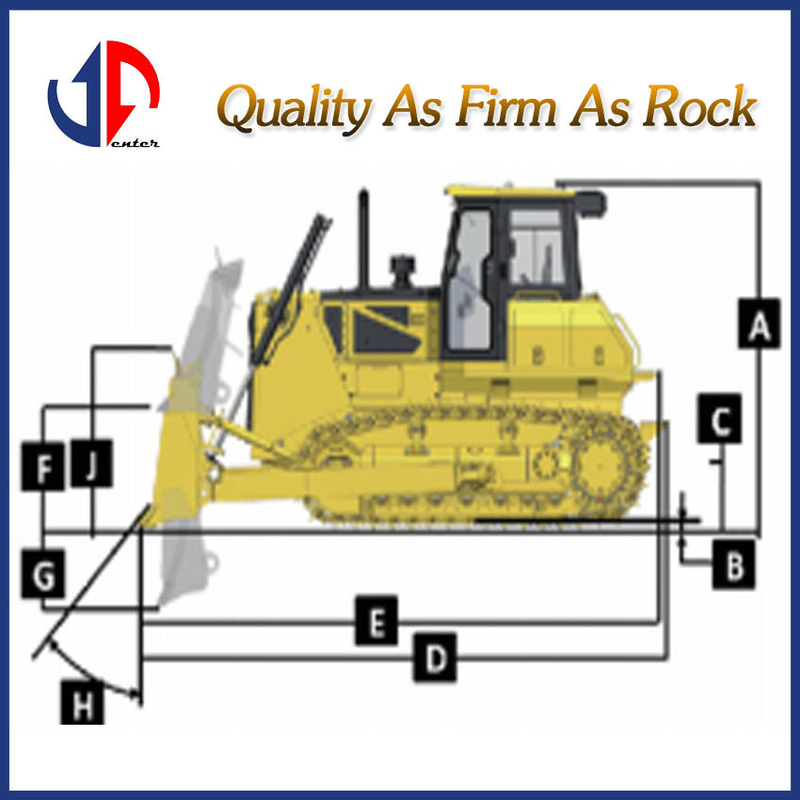

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
기계 높이 (ROPS 없이) |
3032mm | 3074mm | ||||
| 트랙 크루저 높이 | 65mm | 101.5mm | ||||
| 지평 | 400mm | |||||
|
기계 길이 (트랙 바와 함께) |
5140mm | 5427mm | 5345mm | 5350 | 5262mm | |
|
최대. 들어올림 칼의 높이 |
1095mm | 1005mm | ||||
|
맥스. 파고 칼의 깊이 |
540mm | 485mm | ||||
| 칼의 굴착 각도 | 55°±3°(도) | |||||
| 블레이드 너비 |
3455/ 3556mm ((직한 기울기/U) |
3900mm | 3455mm |
3455/4011mm (직한 기울기/각) |
4150mm | |
| 블레이드 높이 |
1149/ 1120mm ((직한 기울기/U) |
1235mm | 1149mm |
1149/ 1040mm (직한 기울기/각) |
960mm | 1590mm |
|
왼쪽 끝에서 너비 끝으로 트랙 신발 오른쪽 트랙 신발 (표준) |
2390mm | 2490mm | 2440mm | 2440mm | 3400mm | |
| 리퍼의 매개 변수 | ||||||
| 종류 | 3개 껍질 찢기기 | |||||
| 무게 | 1631kg | |||||
| 최대 찢기 깊이 | 572mm | |||||
| 최대 들어올림 높이 | 592mm | |||||
|
리퍼 길이 (더 깊은 찢어) |
1580mm | |||||
| 리퍼 너비 | 2080mm | |||||
|
출발 각 (최고 승강기) |
32.1° | |||||
| 찢기 너비 | 1900mm | |||||
|
거리는 리퍼 치아 |
950mm | |||||
